長尺加工のフライス加工とは｜用途・加工長さの目安・トラブル対策を解説

大型機械ベース・架台への平面フライス加工

工作機械や産業機械のベースプレート、組立架台には高い平面度と平行度が求められます。

これらは大型かつ長尺であるケースが多く、対応したフライス加工機でなければ一度のセッティングで全面を仕上げられません。

ベースプレートや架台は機械全体の基準面となるため、わずかな狂いが組立精度や機械性能に直結します。

プラント設備・構造部材への長尺フライス加工

橋梁・プラント設備・建設機械・船舶といった重工業・インフラ分野でも、長尺フライス加工の需要は高い傾向にあります。

数mから10数mに及ぶ構造部材の接合面や摺動面を高精度に仕上げる必要があり、部材が大型になるほど自重や熱変形への対応を前提とした工程設計が求められます。

一括セッティングによる精度・効率向上

長尺加工でフライス加工が選ばれる背景には、一括セッティングにより全長を基準面一貫で加工できる点があります。部材の付け替えが不要なため、分割加工で生じやすい段差やずれを抑えられます。

横型フライス盤や門型マシニングセンタを用いることで平面・溝・穴加工を一工程で完結でき、基準面の一貫性と再現性が高まります。段取り替えの削減は、精度向上だけでなくリードタイム短縮にもつながります。

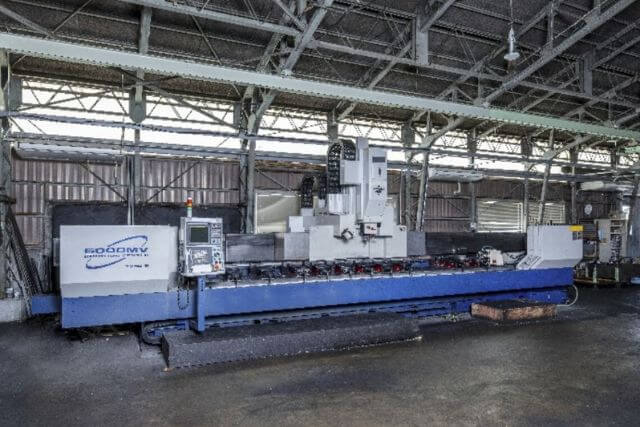

加工機の種類と加工可能な長さの目安

一般的な目安は以下のとおりです。

加工機の種類	加工可能長さの目安	主な用途例
汎用フライス盤	約1,000～1,500mm	小型ベース・部品加工
横型マシニングセンタ	約2,000～3,000mm	中型架台・構造部材
門型マシニングセンタ／ロングストローク機	4,000mm以上	長尺ベース・大型構造物

ただし、加工中の移動量や安全マージンを含めて判断する必要があります。ストロークに余裕がない場合、精度確保が難しくなることがあります。

長さ以外に確認すべき設備仕様

加工可能長さだけでなく、以下の仕様も加工の可否を左右します。

• テーブル幅：幅広の部材はテーブル幅が足りなければ載せられない
• 最大積載重量：長尺部材は重量も大きくなりがちなため特に確認が必要
• 主軸ストローク：加工深さや工具リーチに影響する

依頼前にワークの寸法・重量・要求精度をまとめて伝えることで、業者側も対応可否を判断しやすくなります。

設備能力を超える場合の分割加工と精度管理

加工したい部材が設備能力を超える場合、分割加工という選択肢があります。部材を複数のパートに分けてフライス加工し、後工程で組み合わせる方法です。

しかし分割加工では、各パートの加工基準をいかに揃えるかが精度管理の鍵になります。治具や基準ピンを活用して位置再現性を確保し、突き合わせ部の段差を最小限に抑える工程設計が求められます。

分割加工を前提とする場合は、設計段階から分割位置や公差の配分を検討しておくことが、最終精度の確保につながります。

たわみによる平面度不良とその対策

自重たわみに切削抵抗が加わることにより変形が拡大し、加工後に中央が浮く・両端が沈むといった平面度不良が起きることがあります。

支持点不足やクランプの偏りがあると、解放後に基準面が狂います。

対策は、全長にわたる均等支持とクランプ分散、荒加工と仕上げ加工を分ける二段階工程です。固定設計が最終精度を左右します。

切削熱蓄積による熱変形・寸法変動とその対策

加工時間が長い長尺フライス加工では、内部に熱が滞留しやすくなります。

加工直後は公差内でも冷却後に収縮して寸法差が生じることがあり、ステンレスは特にこの影響を受けやすい材料です。

対策は、クーラントの集中供給、加工順序の工夫、過度な切削条件の回避です。工程全体で温度変化を前提に管理すると、寸法のばらつきを抑えられます。

びびり振動による面粗さ悪化とその対策

工具の突き出し量が大きくなるほど剛性が低下し、びびり振動が起きやすくなります。

振動が生じると面が波打ち、面粗さや寸法再現性に影響します。薄肉部や長尺プレートでは共振が重なりやすい点にも注意が必要です。

対策は、突き出し量の最小化と回転数・送り条件の最適化です。試作段階で条件を検証し標準化することで、量産時にも精度が安定しやすくなります。

長尺加工のフライス加工なら株式会社ロングパーツへ

株式会社ロングパーツでは、長尺加工におけるフライス加工に対応しています。図面段階からのご相談にも対応していますので、長尺部材のフライス加工でお困りの際は、お問い合わせフォームよりご連絡ください。

Q1．長尺加工でフライス加工はどのような用途で用いられますか？

A．大型機械のベースや架台、プラント構造部材などの基準面加工に用いられます。広い面を均一条件で削ることで平面度や直線度を確保し、組立精度や荷重分散の安定につなげる役割があります。

Q2．長尺加工でフライス加工はどこまでの長さに対応できますか？

A．加工可能な長さは設備のストロークやテーブル寸法によって異なります。一般的には汎用機で約1,000～1,500mm、大型門型機では4,000mm以上に対応するケースもあります。

Q3．長尺加工におけるフライス加工で起きやすいトラブルは何ですか？

A．自重や切削抵抗によるたわみ、切削熱による熱変形、びびり振動による面粗さ悪化などが代表例です。支持設計や温度管理、切削条件の最適化が対策として挙げられます。
