長尺加工の穴あけ精度が安定しない原因と固定・工程設計の対策

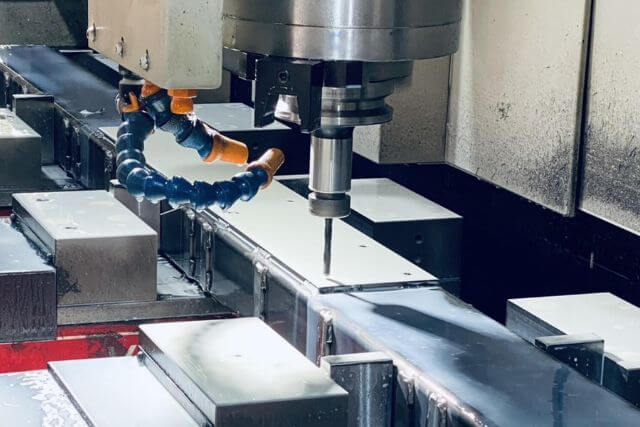

たわみと振動が穴位置精度に影響する

長尺部材は固定点間の距離が長く、中央部にわずかな変位が生じやすくなります。この状態で穴あけを行うと、設計値からの位置ずれが発生します。

ドリル加工では切削抵抗の変動で振動が発生しやすく、工具の芯振れが穴精度に影響を与えます。短尺部材では目立たない誤差も、長尺部材では累積誤差として顕在化します。

たわみと振動を抑えるには、適切な固定方法の選定と、切削条件（送り速度・切削速度・切込み量）の最適化が必要です。

熱変形の累積が穴ピッチ誤差を拡大させる

長尺加工では、切削熱が部材全体に広がり、局所的な膨張や収縮が発生します。加工順序や冷却条件によって温度分布が偏ると、穴ピッチ間の誤差が拡大します。

全長にわたり多数の穴を加工する場合、わずかな寸法変動でも組付け不良の原因になることがあります。

熱変形を抑えるには、クーラント供給の最適化、加工環境の温度管理、加工順序の工夫が有効です。

基準面の維持が難しく測定精度にばらつきが生じる

短い部材であればひとつの基準面から穴位置を測定できますが、長尺部材では測定範囲や保持方法に制約が生じます。そのため、複数箇所から位置を管理する必要があり、基準設定の違いが精度ばらつきの要因になります。

また、全長にわたって平面度や平行度を安定させるには、素材状態や固定条件を踏まえた管理が求められます。素材段階の反りや歪みが基準面に影響することもあります。基準面の定義と測定手順は、加工前に整理しておきましょう。

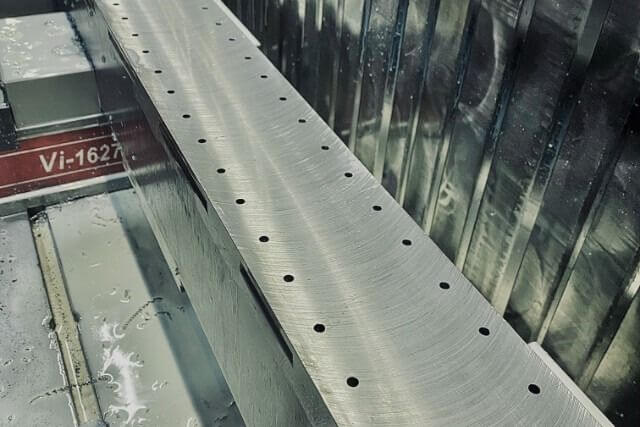

多点支持とセンタ支持で剛性を確保する

長尺部材のたわみを抑え、剛性を確保するには、複数箇所で支持する多点支持が有効です。

代表的な固定方法は以下のとおりです。

• 3点支持：両端と中央を支える。最も一般的。
• 4点支持：より長尺な部材向け。均等に4箇所で支持。
• センタ支持（芯押し台）：回転軸を保持。回転対称な部材に有効。

支持点が多すぎると過拘束になり、かえって歪みを生じさせることがあります。適切な支持点数と位置選定が求められます。

切削条件とクーラント管理で熱・振動を制御する

切削条件の最適化は、熱と振動を制御するための基本です。

送り速度や切削速度を適切に設定すれば、切削抵抗が低減し、振動の発生を抑えられます。切込み量を小さくすると部材への負荷が分散され、たわみの抑制につながります。

クーラント管理は、熱変形を抑えるために欠かせません。切削油を適切に供給することにより、切削熱を除去し、部材や工具の温度上昇を防げます。

多点穴あけでは、クーラントの流量や噴射方向を調整します。

これらの条件は、部材の材質や形状、穴径によって最適値が異なります。加工前に試作を行い、条件を調整するとよいでしょう。

加工順序と基準面を統一して累積誤差を抑える

累積誤差を抑えるには、加工順序の工夫が有効です。

多点穴あけでは、端から順番に加工すると、熱変形や応力が一方向に偏ります。中央から外側へ、または対称的に加工することで、これらの影響を分散できます。

基準面の統一も累積誤差を防ぐポイントです。すべての穴を同一基準面から測定・加工すると、基準ずれを抑制できます。途中で基準を変更すると、新たな誤差が発生し、位置精度が低下します。

図面段階で基準面を明示し、加工業者と認識を合わせておきましょう。

図面で位置公差と基準面を明確にする

長尺部材では累積誤差が発生しやすいため、位置公差は「±0.1mm」や幾何公差記号で明確に指定します。個々の穴の公差だけでなく、全長方向の寸法管理方法も整理しておきましょう。

基準面は、どの面を基準として穴位置を測定するのかを図面上で明示します。基準が曖昧だと解釈の差が生じ、位置ずれの原因になります。

穴径・深さ・ねじ規格は具体的に記載します。「φ10リーマ仕上げ」「M8タップ、下穴φ6.8mm」のように明記しましょう。

材質・熱処理・工程順序を共有し歪みを抑える

材質や熱処理条件は加工精度に直結します。材質記号（S45C、SUS304など）は図面に必ず明記し、切削条件や工具選定に反映させます。

焼入れや焼戻しが必要な場合、工程順序が精度に影響します。熱処理後は硬度が上昇し、加工が困難になるだけでなく、歪みも発生しやすくなります。

表面処理や溶接・組立といった後工程も含めて情報を共有することで、全体最適の工程設計が可能になります。

試作で精度を検証し量産条件を確立する

長尺加工では、試作段階で誤差の傾向を把握することが欠かせません。実際の加工条件で穴位置や真円度を測定し、図面要求とのずれを確認します。

• たわみが大きい場合：支持点を増やす、または支持位置を変更
• 振動が大きい場合：送り速度や切込み量を調整
• 熱変形が大きい場合：クーラント条件や工程順序を再設計
• 累積誤差が大きい場合：基準面の再設定、または測定方法の見直し

試作結果をもとに再現性のある条件を確立し、量産移行後も精度の安定性を確認しましょう。

長尺加工の穴あけなら株式会社ロングパーツへ

株式会社ロングパーツでは、図面確認から試作、量産まで一貫した品質管理体制のもと、長尺加工の穴あけに対応しています。長尺加工の穴あけのご相談は、お問い合わせフォームよりご連絡ください。

Q1．長尺加工の穴あけが難しい理由は何ですか？

A．長尺部材は固定点間が長く、加工中にたわみや振動が生じやすいため、穴位置にずれが発生しやすくなります。さらに切削熱の影響で寸法が変動し、多点穴あけでは累積誤差が拡大しやすい点も難しさの要因です。

Q2．位置精度を安定させる固定方法にはどのようなものがありますか？

A．多点支持やセンタ支持を組み合わせて剛性を確保します。支持位置の最適化に加え、加工条件やクーラント管理を含めた総合的な工程設計が重要です。

Q3．打ち合わせで確認すべきポイントは何ですか？

A．位置公差と基準面の明確化、材質や熱処理条件の共有、工程順序の整理が基本です。試作で誤差傾向を把握し、量産条件を確立することで精度の再現性を高められます。
